Kimenetek bekötése a motorvezérlő egységbe

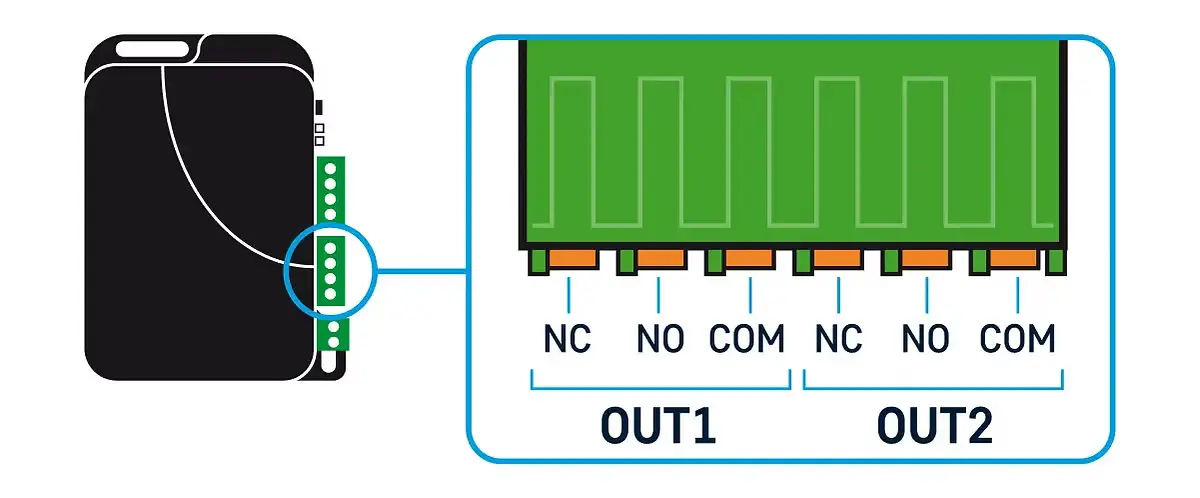

Az OUT1 és az OUT2 kimenetek három kivezetéssel rendelkeznek.

Az OUT kimenetek NC termináljain nyugalmi helyzetben zárt kontaktus van a COM felé, míg az NO termináljain nyugalmi helyzetben nyitott kontaktus (szakadás) van a COM felé.

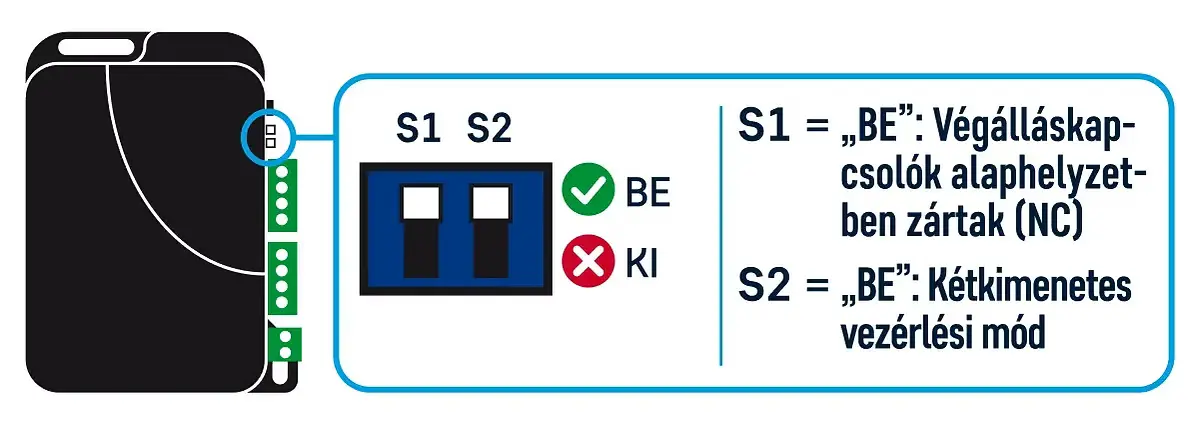

Az S2 kapcsoló

2. KÉTKIMENETES mód esetén (S2 kapcsoló „BE” állásban)

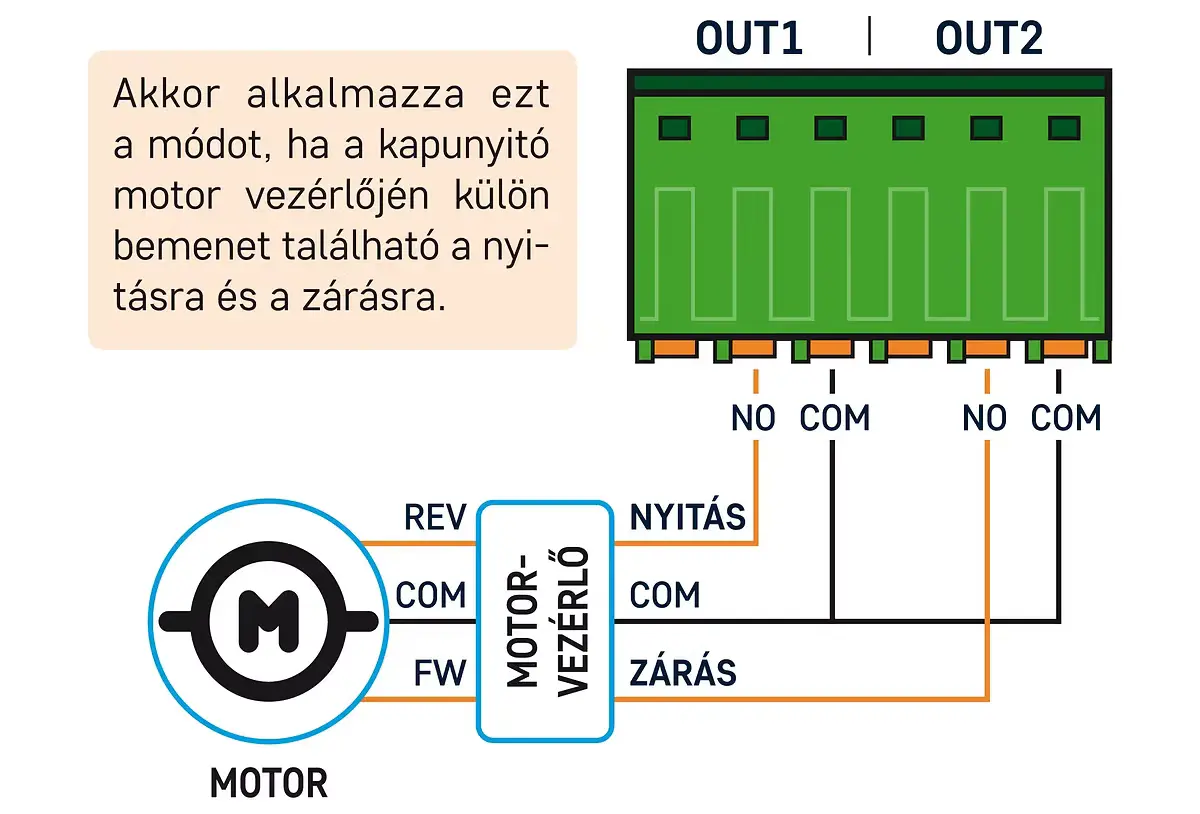

Amennyiben a motorvezérlőnek két külön vezérlőbemenete van a nyitáshoz és a záráshoz, akkor az S2 kapcsolót állítsd a felső „BE” állásba. Ebben a vezérlési módban az OUT1 kimenet szolgáltatja a vezérlőimpulzust a nyitáshoz, az OUT2 pedig a záráshoz.

2. EGYKIMENETES mód esetén (S2 kapcsoló „KI” állásban)

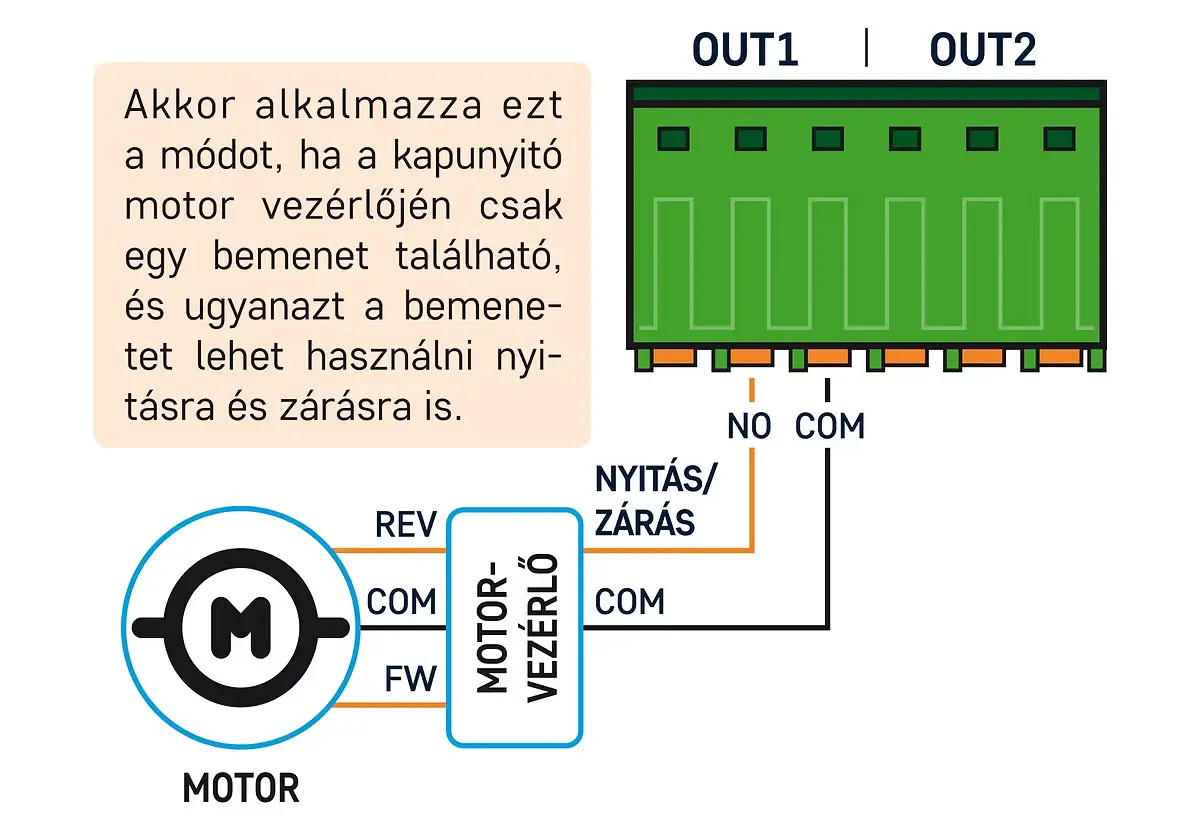

Amennyiben a motorvezérlőnek csak egy vezérlőbemenete van, akkor az S2 kapcsolót állítsd az alsó „KI” állásba. Ebben a vezérlési módban az OUT1 kimenet szolgáltatja a vezérlőimpulzust mind a nyitáshoz, mind a záráshoz, az OUT2 kimenet pedig a mobilalkalmazásban beállítható időtartam erejéig aktiválva marad minden egyes vezérléskor. Az OUT2 kimenet olyan motorvezérlőknél használható, amelyek hosszabb vezérlőimpulzust igényelnek a nyitáshoz / nyitva tartáshoz, de alkalmas lehet kapuvilágítás vezérlésére is.

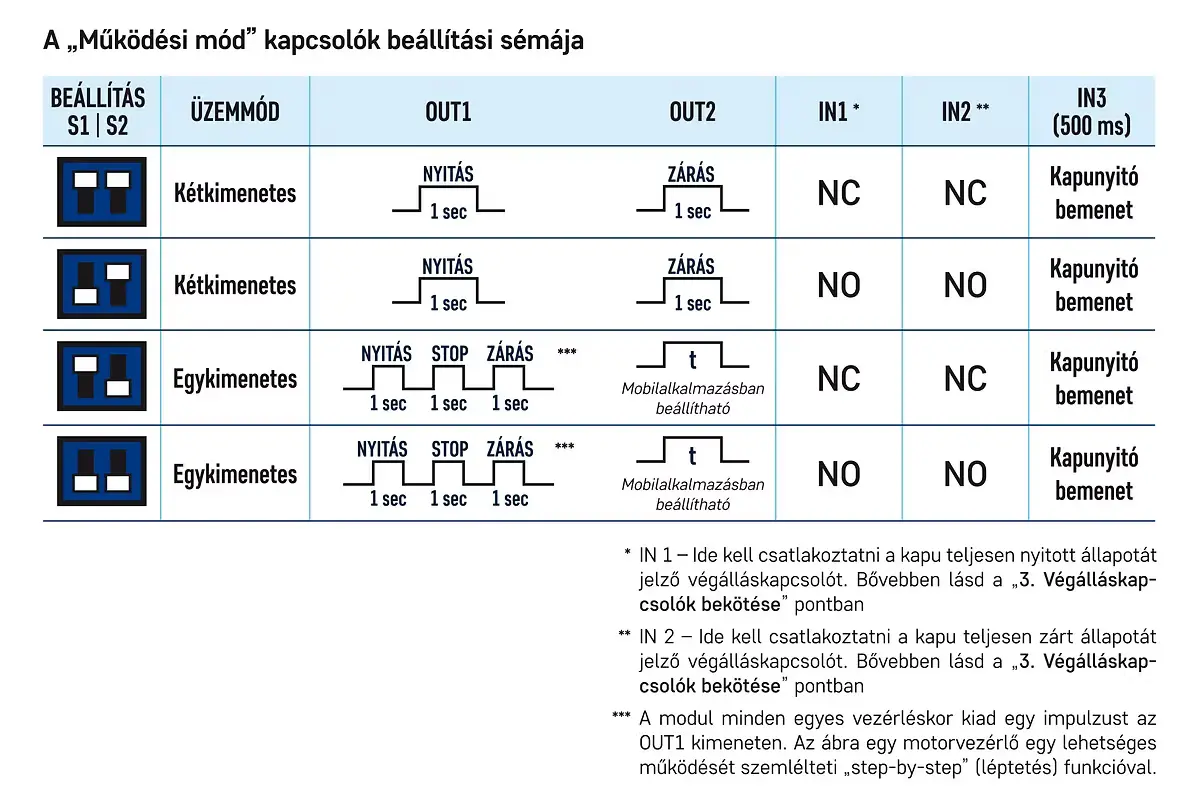

A "Működési mód" kapcsolók beállítási sémája
